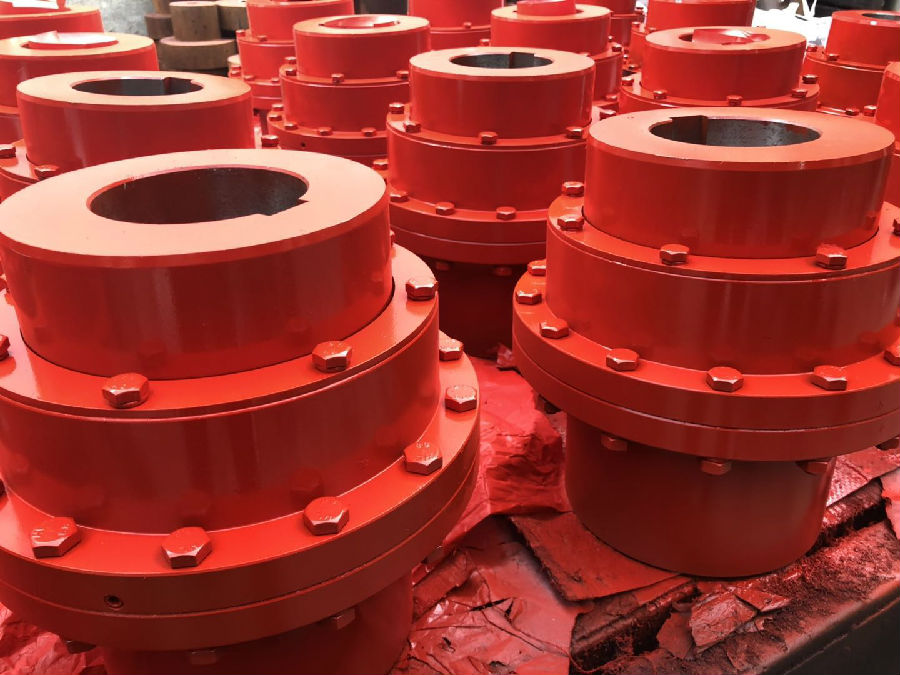

鼓形齒式聯軸器是由普通直齒聯軸器發展演變而來的，鼓形齒式聯軸器在許多的工業已有種種標準及系列產品，由兩個鼓形外齒套與一對直齒內齒齒圈等零件組成，靠?jī)?nèi)，外齒的嚙合傳遞轉矩，并通鼓形外齒套的直齒的內齒圈的軸線擺動(稱角向位移)來補償倆傳動軸線的相對偏移。齒長方向的鼓度越大，其角向位移越大。從彎曲強度和承載能力來看，在相同的工作條件下鼓形齒式聯軸器傳遞扭矩可提高23%。

　　齒長方向的鼓度，使齒對接觸情況較好，因此鼓形齒式聯軸器有傳動能力大、角位移大、傳動平穩、效率高、壽命長等優點。鼓形齒式聯軸器是由齒數相同的內齒圈和帶外齒的凸緣半聯軸器等零件組成。外齒分為直齒和鼓形齒兩種齒形，所謂鼓形齒即為將外齒制成球面，球面中心在齒輪軸線上，齒側間隙較一般齒輪大，鼓形齒式聯軸器可允許較大的角位移，可齒的接觸條件，提高傳遞轉矩的能力，延長使用壽命，鼓形齒式聯軸器有角位移時沿齒寬的接觸狀態。

　　鼓形齒式聯軸器的內部結構很復雜，所使用的材質有的要求，才可以滿足扭矩及轉速的使用要求。鼓形齒式聯軸器具有高強度和韌性，淬透性也較好，無明顯的回火脆性，淬火時變形小，調質處理后有較高的疲勞和抗多次沖擊能力，低溫沖擊韌度良好，高溫時有高的蠕變強度和強度。鼓形齒式聯軸器潤滑油從輪齒底部各個小孔噴入，油受離心力作用進入嚙合面，起潤滑與冷卻作用。油經嚙合面后由齒的兩側流出，這種型式潤滑，油流循環不斷，雜志隨之流出。

　　我們噴入的潤滑油后，在離心力作用下造成的壓力進入輪齒嚙合面，所以有較好的潤滑冷卻效果，適用于高速重載的場合。潤滑油由噴嘴射入，由于轉動時潤滑油受離心力作用而在齒輪外圓保持的潤滑油層，這種潤滑方式將使雜志殘留與齒圈內，而油流的散熱效果也較差，因此僅適用于功率小、速度低的場合。我們?cè)谑褂弥嘁?jīng)常對其進行保養，才可長期使用。
