ML系列梅花形彈性聯軸器

產品分類：

產品簡介： - ML（LM）系列梅花形彈性聯軸器主要由兩個帶凸齒密切嚙合并承受徑向擠壓以傳遞扭矩，當兩軸線有相對偏移時，彈性元件發生相應的彈性變形，起到自動補償作用。 2.梅花形彈性聯軸器主要適用于起動頻繁、正反轉、......

訂購熱線： 15128789423

產品詳情

-ML（LM）系列梅花形彈性聯軸器主要由兩個帶凸齒密切嚙合并承受徑向擠壓以傳遞扭矩，當兩軸線有相對偏移時，彈性元件發生相應的彈性變形，起到自動補償作用。
2.梅花形彈性聯軸器主要適用于起動頻繁、正反轉、中高速、中等扭矩和要求高可靠性的工作場合，例如：冶金、礦山、石油、化工、起重、運輸、輕工、紡織、水泵、風機等。工作環境溫度 -35℃～+80℃，傳遞公稱扭矩25～12500Nm，許用轉速1500～15300r/min。
3.與其它聯軸器相比，梅花形彈性聯軸器具有以下特點：

（1）工作穩定可靠，具有良好的減振、緩沖和電緣性能。

（2）結構簡單，徑向尺寸小，重量輕，轉動慣量小，適用于中高速場合。

（3）具有較大的軸向、徑向和角向補償能力。

（4）高強度聚氨酯彈性元件耐油，承載能力大，使用壽命長，安全可靠。

（5）聯軸器無需潤滑，維護工作量少，可連續長期運行。

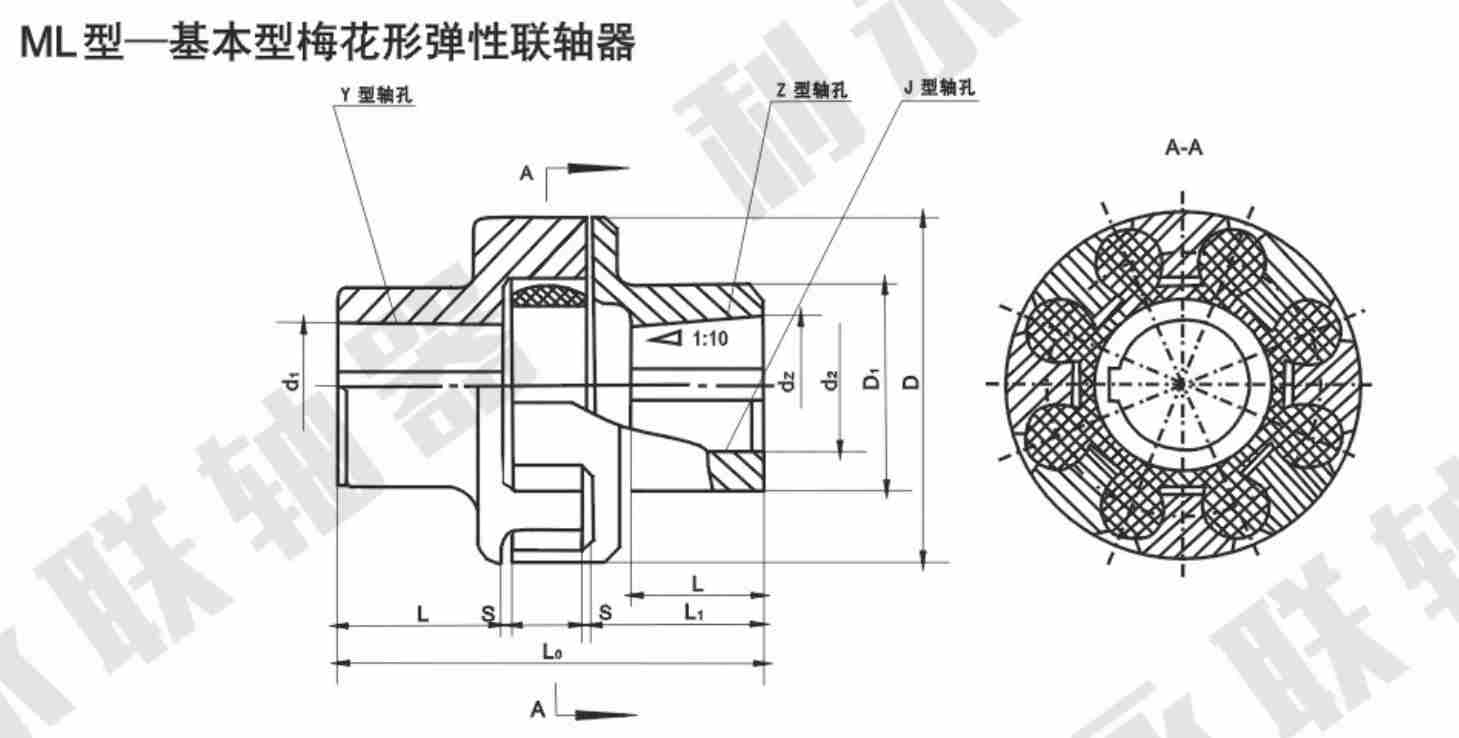

LM(ML)系列梅花形彈性聯軸器基本參數：

型號	許用轉矩MP/(N·m)			許用轉速mp/(r·min)		軸孔直徑 d1/mm, d2/mm, d3/mm	軸孔長度		L0 mm	D mm	D1 mm	d0 mm	h mm	轉動慣量 kg·m2	質量 kg	許用位移
	彈性件硬度HA						Y型	J、Z型
	≥75	≥85	≥94	鐵	鋼		L mm	L1 mm								徑向 mm	軸向 mm	角向
ML1	16	25	45	11500	45300	12,14	32	27	80	50	30	48	12	0.014	0.66	0.5	1.2	2°00`
						16,18,19	42	30	100
						20,22,24	52	38	120
ML2	63	100	200	8200	10900	20,22,24	52	38	127	70	48	68	18	0.075	1.55	0.8	1.5
						25,28	62	44	147
						30,32	82	60	187
ML3	90	140	280	6700	9000	22,24	52	38	128	85	60	82		0.178	2.5		2.0
						25,28	62	44	148
						30,32,35,38	82	60	188
ML4	140	250	400	5500	7300	25,28	62	44	151	105	72	100	20	0.412	4.3		2.5
						30,32,35,38	82	60	191
						40,42	112	84	257
ML5	250	400	710	4600	6100	30,32,35,38	82	60	197	125	90	122	25	0.73	6.2	1.0	3.0	1°30`
						40,42,45,48	112	84	257
ML6	400	630	1120	4000	5300	45,48,50,55,35,38	82	60	203	145	104	140	30	1.85	8.6
						40,42	112	84	263
ML7	710	1120	2240	3400	4500	45,48,50,55	112	84	265	170	130	166		3.88	14.0		3.5
						60,63,65	142	107	325
ML8	1120	1800	3550	2900	3800	50,55	112	84	272	200	156	196	35	9.22	25.7	1.5	4.0
						60,63,65,70,71,75	142	107	332
ML9	1800	2800	5600	2500	3300	60,63,65,70,71,75	142	107	334	230	180	225		18.95	41.0		4.5
						80,85,90,95	172	132	394
ML10	2800	4500	9000	2200	2900	70,71,75	142	107	344	260	205	255	45	39.68	59.0		5.0	1°00`
						80,85,90,95	172	132	404
						100,110	212	167	484
ML11	4000	6300	12500	1900	2500	80,85,90,95	172	132	411	300	245	295	50	73.43	87.0	1.8
						100,110,120	212	167	491
ML12	7100	11200	20000	1600	2100	90,95	172	132	417	360	300	356	55	178.45	140
						100,110,120,125	212	167	497
						130	252	202	577
ML13	8000	12500	25000	1400	1900	100,110,120,125	212	167	497	400	335	391		208.75	160
